Das Prinzip: Fehler erzeugen Wärme

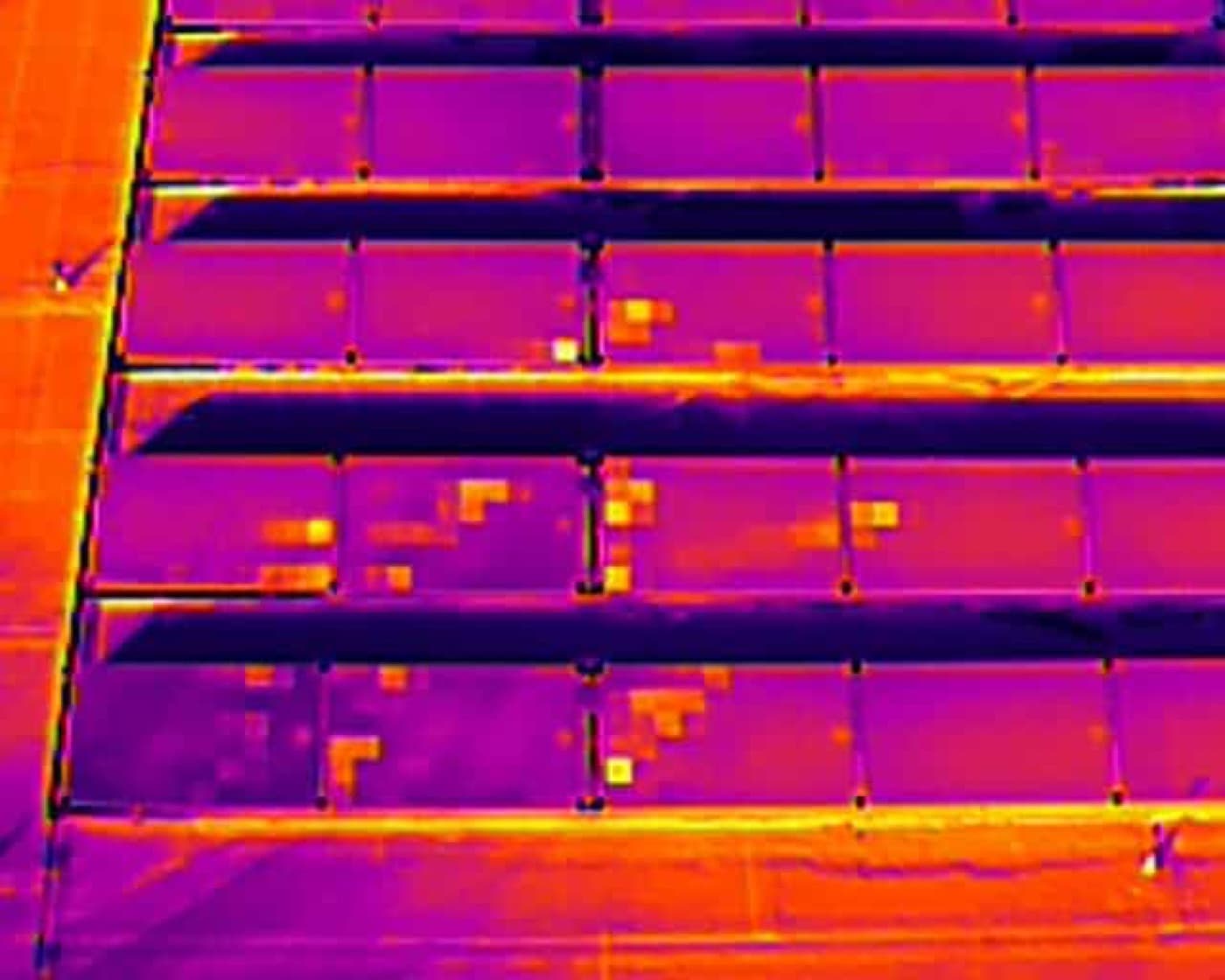

Fast jeder elektrische Defekt in einer PV-Anlage hinterlässt eine thermische Signatur: Eine beschädigte Zelle heizt sich als Hotspot auf, eine defekte Bypass-Diode lässt einen ganzen Modul-Teilstring abweichen, ein korrodierter Steckverbinder glüht im Infrarotbild regelrecht auf.
Eine Drohne mit radiometrischer Wärmebildkamera überfliegt die Anlage im laufenden Betrieb und erfasst diese Signaturen flächendeckend - georeferenziert, sodass sich jede Anomalie später exakt dem betroffenen Modul zuordnen lässt. Abschalten muss man dafür nichts; im Gegenteil, gemessen wird unter Last und bei kräftiger Einstrahlung.
Bei Solgate gehört die Thermografie zur DNA: Die Sensorik- und Auswertungskompetenz von IoT Plan trifft auf die Anlagenbau-Erfahrung von TnT Neue Energien - Befund und Instandsetzung kommen aus einer Hand.
Was die Wärmebildkamera sichtbar macht
- Hotspots durch Zellschäden, Mikrorisse oder Kontaktprobleme
- Ausgefallene Bypass-Dioden und komplette Teilstring-Ausfälle
- Fehlerhafte Steckverbindungen und Kabelübergänge - auch als Brandrisiko relevant
- Delamination und Feuchtigkeitseintritt im Modullaminat
- Verschattungs- und Verschmutzungsmuster, die dauerhaften Minderertrag verursachen
- PID-Effekte (spannungsinduzierte Degradation) über auffällige Temperaturmuster
Wann sich eine Inspektion lohnt
Nach der Errichtung
Als Abnahme-Qualitätssicherung: Montage- und Serienfehler zeigen sich im Wärmebild sofort - solange die Gewährleistung frisch ist.
Im Regelbetrieb
Als Routinecheck alle ein bis zwei Jahre, zusätzlich nach Sturm, Hagel oder auffälligen Monitoring-Werten.
Vor Fristabläufen
Vor Ablauf von Garantie- und Gewährleistungsfristen liefert der Prüfbericht die belastbare Grundlage für Ansprüche.
Vor Repowering-Entscheidungen
Als objektiver Zustandsnachweis: Er zeigt, ob gezieltes Revamping genügt oder sich die Modernisierung rechnet.
Ablauf und Ergebnis einer Drohnen-Inspektion
Damit Befunde belastbar sind und nicht an Messartefakten scheitern, folgt die Inspektion festen Bedingungen: mindestens rund 600 W/m² Einstrahlung, moderater Wind, Anlage unter Last. Geflogen wird nach IEC TS 62446-3 und den geltenden Drohnenregeln mit zertifizierten Piloten.
Das Ergebnis ist mehr als ein Bilderstapel:
- Georeferenzierte Befundkarte aus Infrarot- und Normalbildern - jede Anomalie exakt verortet
- Klassifizierung nach Schweregrad und Dringlichkeit statt unsortierter Auffälligkeiten
- Konkrete Maßnahmenliste mit Ursachenhypothesen für die gezielte Instandsetzung
- Auf Wunsch Ertrags-/Risikobewertung und Nachkontrolle nach der Reparatur
Radiometrische Aufnahmen
Jedes Wärmebild trägt echte Temperaturwerte je Pixel - Anomalien lassen sich quantifizieren statt nur erahnen.
Softwaregestützte Auswertung
Die Befundklassifizierung kombiniert PV-Fachwissen mit automatisierter Anomalie-Erkennung über den gesamten Bildbestand.
Kosten und Nutzen
Eine Drohnen-Inspektion kostet je nach Anlagengröße typischerweise einige hundert Euro netto - verglichen mit dem, was ein unentdeckter Stringausfall über Monate an Ertrag frisst, amortisiert sie sich meist mit dem ersten Befund. Dazu kommen die vermiedenen Folgeschäden: Ein überhitzter Steckverbinder ist billig getauscht, solange er nur ein Wärmebild-Befund ist.
Ab etwa 100 kWp ist die Drohne das Mittel der Wahl; kleinere Teilbereiche und Nachkontrollen prüfen wir per Handkamera. In Kombination mit kontinuierlichem Monitoring entsteht so ein geschlossener Kreis: Das Monitoring meldet die Abweichung, die Thermografie findet die Ursache, die Instandsetzung behebt sie - und die Nachmessung bestätigt es.
Häufige Fragen
Muss die Anlage für die Thermografie abgeschaltet werden?
Nein - gemessen wird ausdrücklich im laufenden Betrieb unter Last. Nur so zeigen sich die thermischen Auffälligkeiten, nach denen gesucht wird.
Wie oft sollte eine PV-Anlage thermografisch geprüft werden?
Bewährt hat sich ein Rhythmus von ein bis zwei Jahren, ergänzt um anlassbezogene Prüfungen nach Extremwetter, bei Monitoring-Auffälligkeiten und vor Gewährleistungsabläufen.
Für welche Anlagengrößen eignet sich das Verfahren?
Vom Gewerbedach bis zum Solarpark. Ab etwa 100 kWp spielt die Drohne ihre Stärken aus; kleinere Anlagen und Detailfragen deckt die Handkamera ab.
Was kostet eine Inspektion?
Je nach Größe und Zugänglichkeit typischerweise im Bereich von etwa 300 bis 800 Euro netto - inklusive Prüfbericht mit priorisierten Handlungsempfehlungen.
Nach welchen Standards wird geprüft?
Nach IEC TS 62446-3 für thermografische PV-Inspektionen; der Drohnenbetrieb folgt den luftrechtlichen Vorgaben, geflogen wird von zertifizierten Piloten.
Was passiert nach dem Befund?
Bei Solgate folgt auf den Bericht direkt die Umsetzung: Unsere Teams beheben die priorisierten Mängel, und eine Nachmessung dokumentiert den Erfolg - ein geschlossener Kreis aus Messen, Instandsetzen, Verifizieren.
Welche Messbedingungen braucht eine belastbare Thermografie?
Mindestens rund 600 W/m² Sonneneinstrahlung, geringe bis konstante Windgeschwindigkeit und eine Anlage unter Last. Außerhalb dieser Bedingungen entstehen Messartefakte - seriöse Anbieter verschieben den Termin dann lieber.
Wann ist die Drohne, wann die Handkamera das richtige Werkzeug?
Die Drohne für den flächendeckenden, georeferenzierten Überblick ab etwa 100 kWp; die Handkamera für Detailprüfungen an Wechselrichtern, Verteilern und Steckverbindern sowie für Nachkontrollen einzelner Module.
Hilft der Prüfbericht bei Gewährleistung und Versicherung?
Ja - genau dafür ist die normkonforme Dokumentation gedacht: Georeferenzierte, klassifizierte Befunde sind eine belastbare Grundlage für Gewährleistungsansprüche gegenüber Herstellern und Errichtern sowie für Versicherungsfälle.
Erkennt die Thermografie auch Verschmutzung und Verschattung?
Ja, beides erzeugt charakteristische Temperaturmuster. Der Bericht unterscheidet dabei zwischen Befunden, die eine Reinigung oder einen Rückschnitt erfordern, und echten elektrischen Defekten.
Ersetzt Thermografie das Monitoring - oder umgekehrt?
Weder noch, sie ergänzen sich: Das Monitoring meldet kontinuierlich, dass etwas abweicht; die Thermografie zeigt punktgenau, wo und warum. Zusammen bilden sie den effizientesten Weg, Erträge dauerhaft zu sichern.
